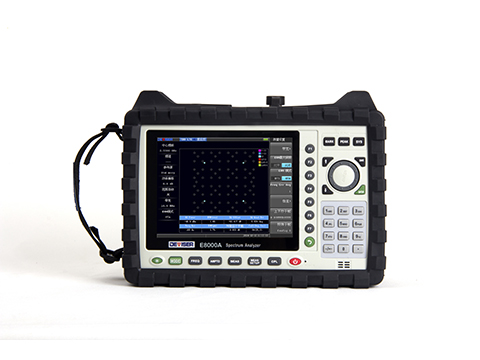

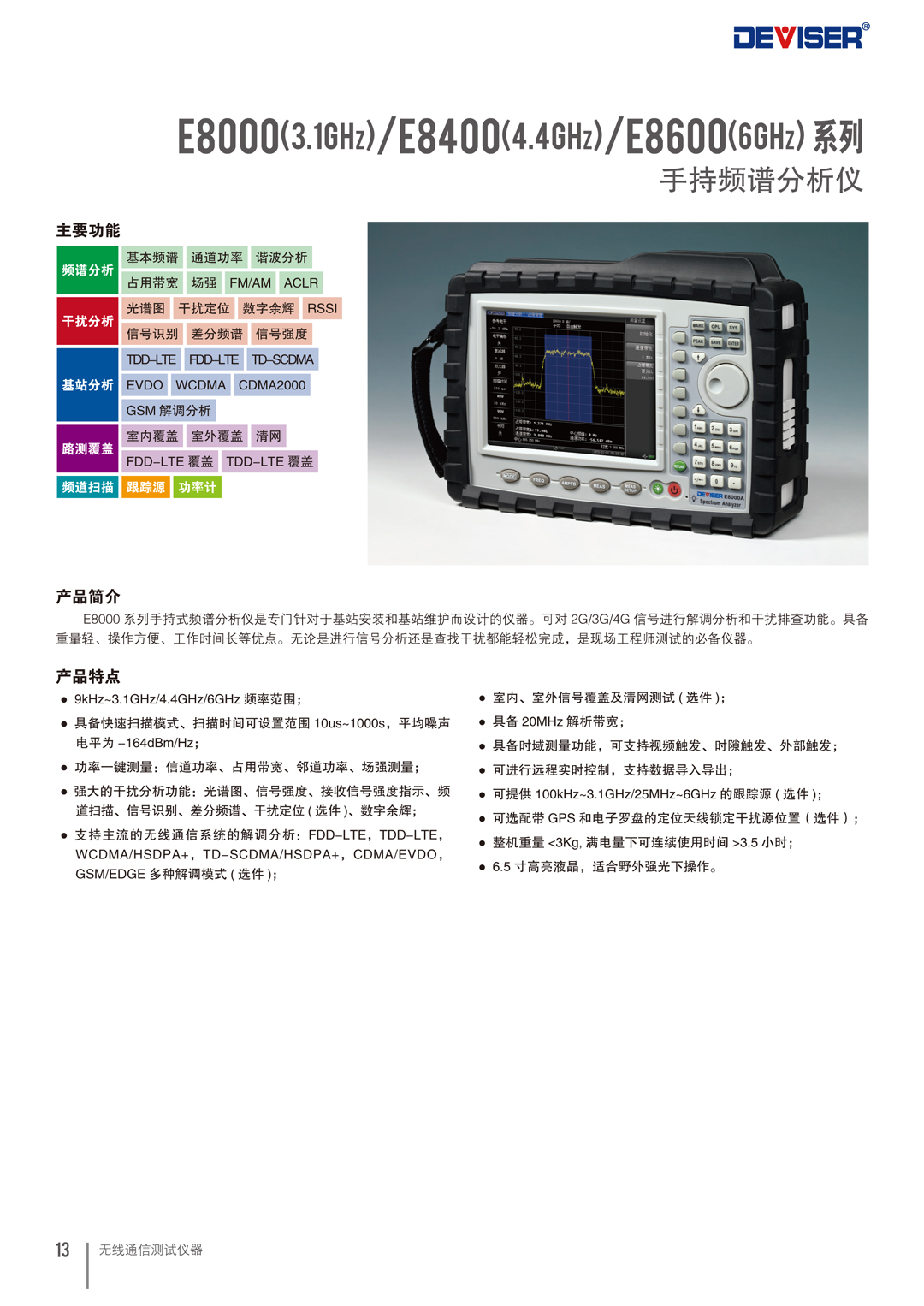

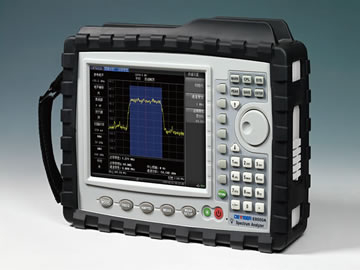

TelcomWay E8000(3.1gHz)/E8400(4.4gHz)/E8600(6gHz) 系列手持頻譜分析儀
德力儀器推出一款功能齊全，適合現場測試的手持式頻譜分析儀E8000系列，用于無線現場信號的分析和干擾排場，堪稱無線網絡排障助手。E8000系列頻率覆蓋范圍9kHz~6GHz，提供功率測試、頻譜分析、干擾排查等測試，適合2G/3G/4G，WiFi、物聯網及廣播電視信號網絡測試。
產品特點
● 9kHz~3.1GHz/4.4GHz/6GHz 頻率范圍；
● 具備快速掃描模式、掃描時間可設置范圍 10us~1000s，平均噪聲電平為 -164dBm/Hz；
● 功率一鍵測量：信道功率、占用帶寬、鄰道功率、場強測量；
● 強大的干擾分析功能：光譜圖、信號強度、接收信號強度指示、頻道掃描、信號識別、差分頻譜、干擾定位 ( 選件 )、數字余輝；
● 支持主流的無線通信系統的解調分析：FDD-LTE，TDD-LTE，WCDMA/HSDPA+，TD-SCDMA/HSDPA+，CDMA/EVDO，GSM/EDGE 多種解調模式 ( 選件 )；
● 室內、室外信號覆蓋及清網測試 ( 選件 )；
● 具備 20MHz 解析帶寬；

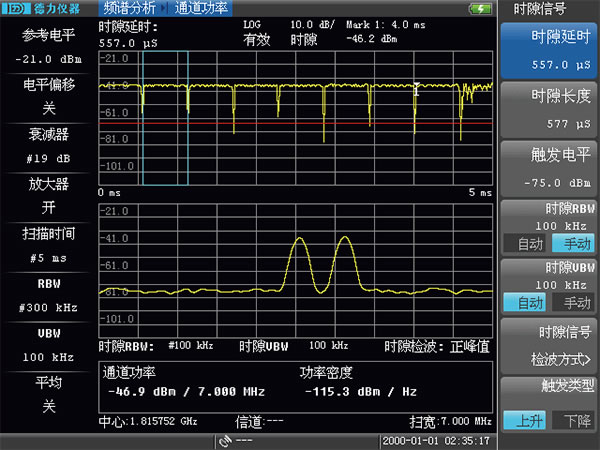

● 具備時域測量功能，支持視頻觸發、時隙觸發、外部觸發；
● 可進行遠程實時控制，支持?jǐn)?shù)據導入導出；
● 可提供 100kHz~3.1GHz/25MHz~6GHz 的跟蹤源（選件）；
● 可選配帶 GPS 和電子羅盤的定向天線鎖定干擾源位置（選件）；
● 整機重量 <3kg，滿電量下可連續使用時間 >3.5 小時；
● 6.5 寸高亮液晶屏，支持室外強光下使用。

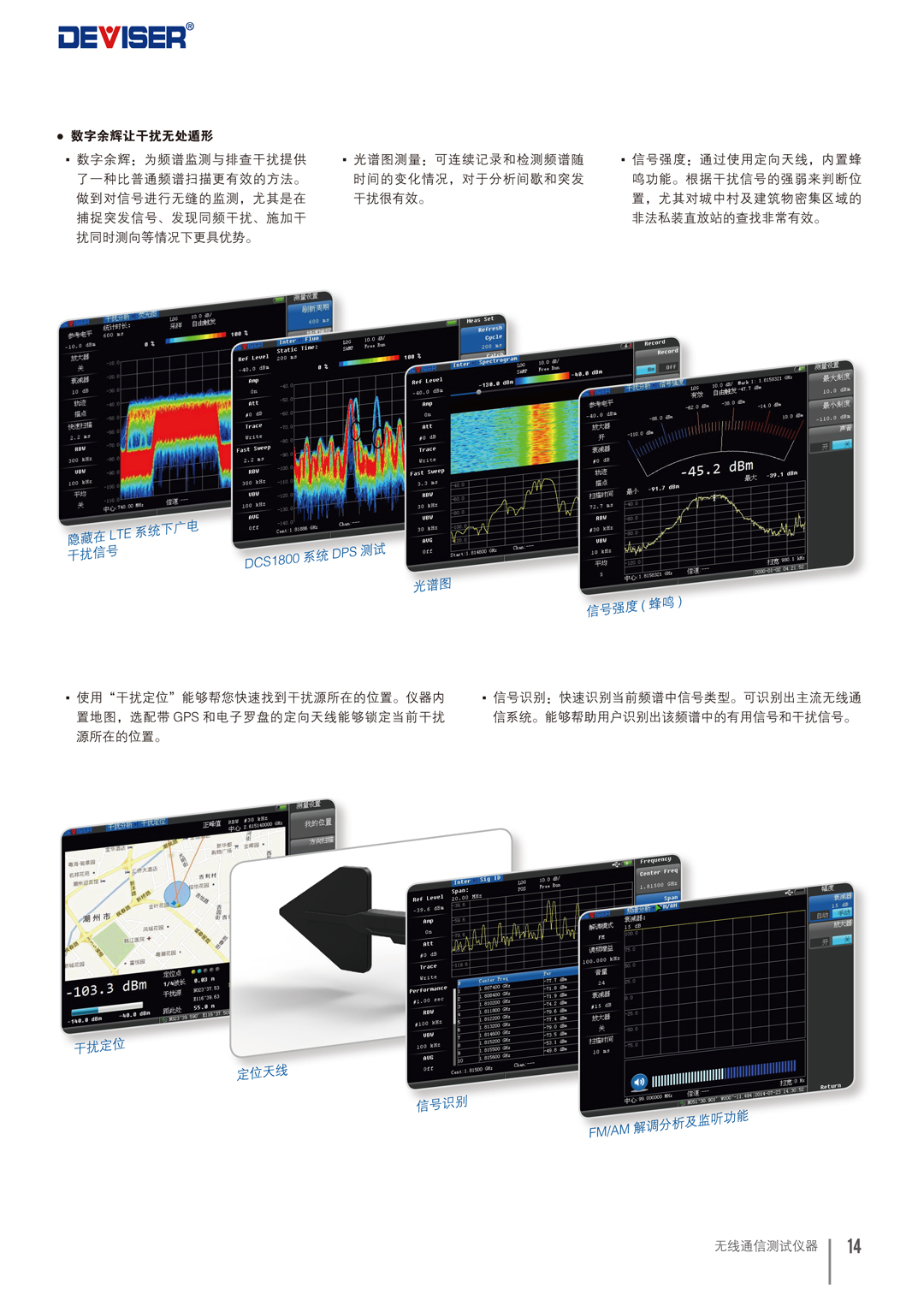

干擾分析功能說明
無線通信行業的持續擴張，多樣化多頻段射頻信號的應用，在某種程度上也正在成為彼此的干擾源，信號互相干擾，導致了載噪比指標下降，破壞了網絡的承載能力，造成服務質量大幅下降。干擾分析功能提供：光譜圖，信號強度，接收信號強度(RSSI)，地圖干擾定位等一系列干擾測量工具。
光譜圖測試
● 光譜圖適合對信號頻譜的長期監測，以及對連續、間歇和跳頻信號做識別，并記錄發生的時間；在監測的同時，也可做數據記錄和回放。
● 長達72小時記錄，文件大小 視磁盤空間的大小。
● 可在線回放，并查找指定時間的干擾。
● 可以按合格線記錄

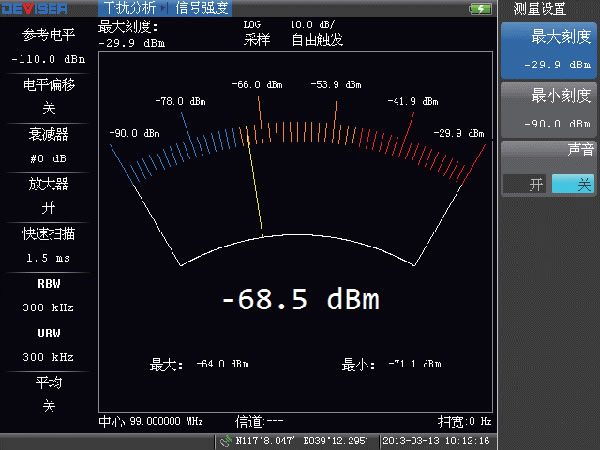

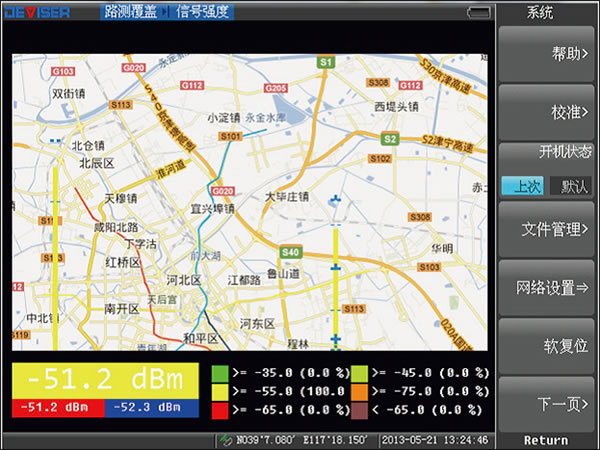

信號強度
● 用于測試單點頻信號的幅度，配合天線，查找干擾源，或測試信號覆蓋的強度。
● 監測干擾信號強度，配合定向天線捕捉干擾源，或者制式載頻信號的強度。
● 通過表頭和數據顯示信號大小，單位為dBm或W，并提供最大最小值記錄。
● 可以做數據記錄，數據可以帶GPS提供的經緯度信息，并可導入路測覆蓋軟件。
● 通過聲音的頻率，可以提示信號強度的大小。

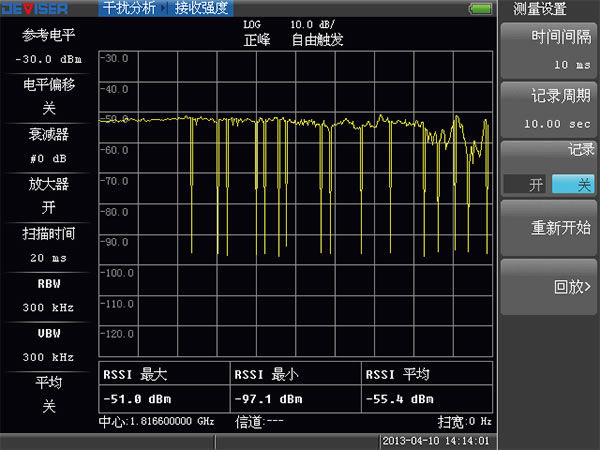

接收信號強度指示（RSSI）
● 信號強度的時間統計，用來測試一段時間內的信號強度值。
● 統計時間可以最大可以設置為10天
● 數據可以記錄和回放

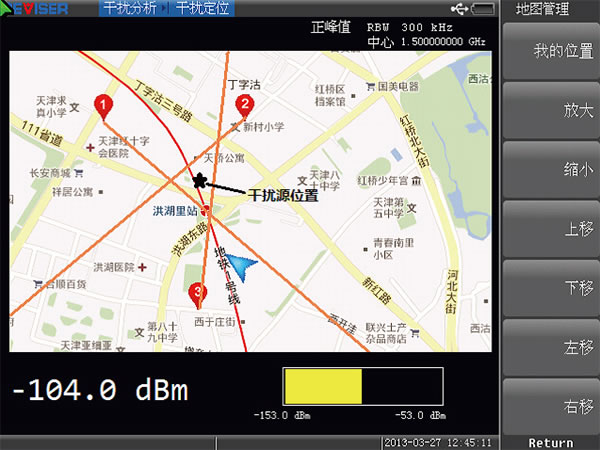

地圖干擾定位選件
●利用定向天線、GPS、電子羅盤、電子地圖，通過三點定位方法，定位干擾源；
● 定向天線用于測試干擾頻點上，哪個方向出現最強信號；電子羅盤用來自動記錄測試信 號值的方向信息；GPS用于自動記錄目 前測試點的經緯度；
● 地圖支持開源的google等地圖，并可以通過U盤做地圖的導入。對于室內模式E8000 系列可以提供室內平面圖導入和手動位置定位功能。

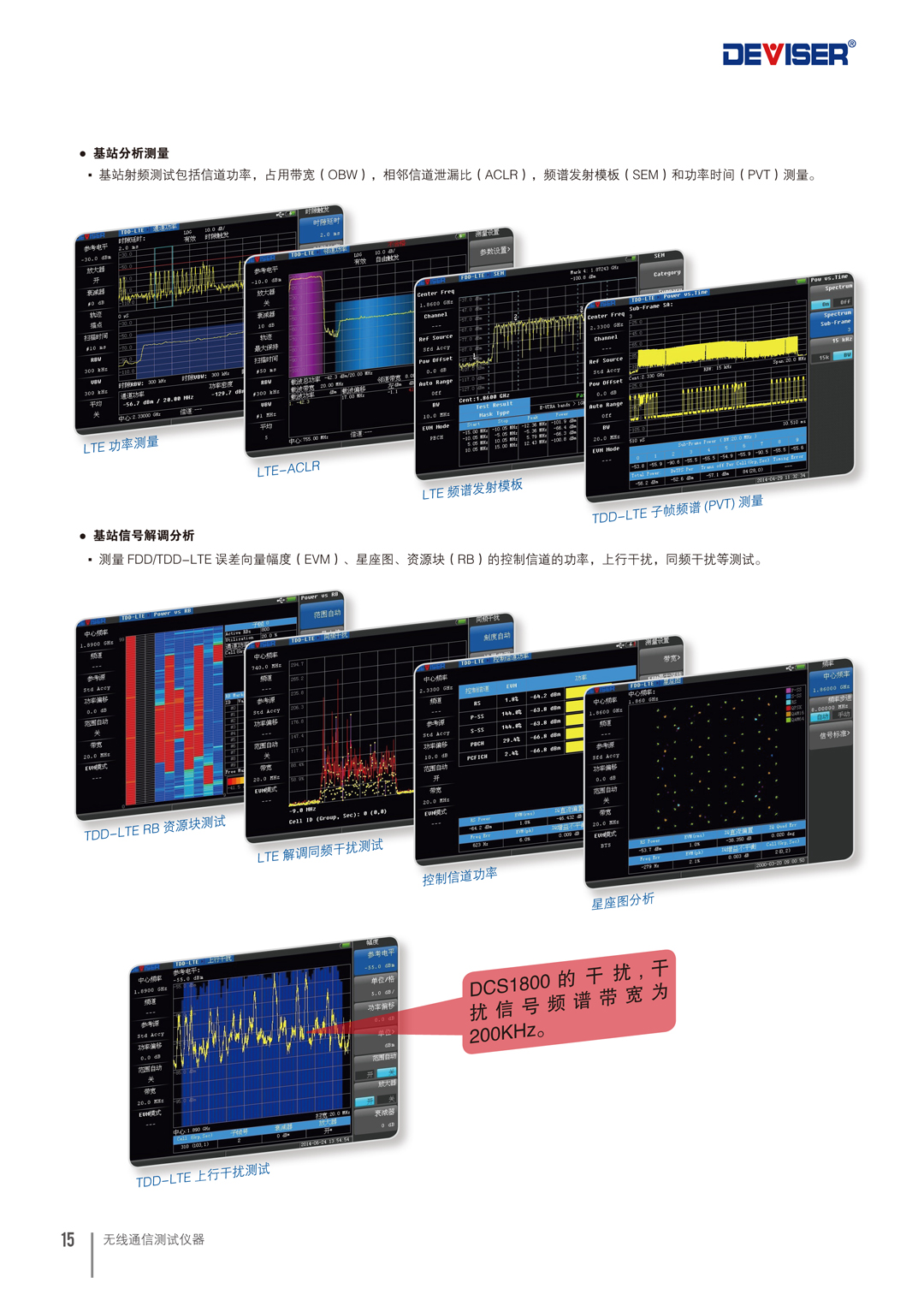

LTE信號分析功能說明E8000系列頻譜分析儀具備LTE-TDD/LET-FDD信號分析選件，主要用于基站下行信號質量的分析，保證LTE基站發射信號及網絡覆蓋質量, 及其干擾排查；分為三大測試功能：射頻測試，信號調制質量測試和空口測試。
功率測試
● 信道功率測試；
● 占用帶寬測試
● 鄰道泄露比(ACLR)；

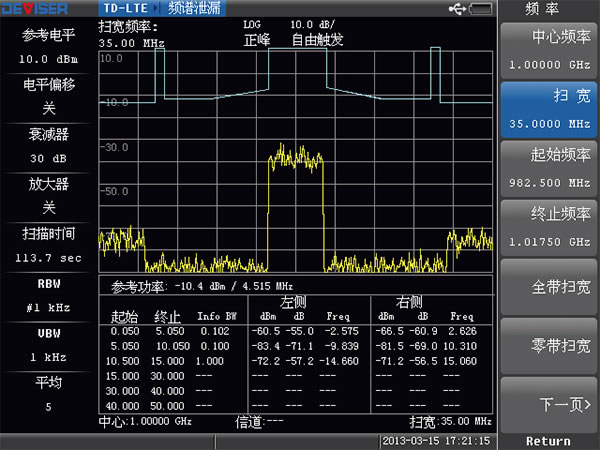

● 頻譜模板(SEM)；
● 時隙功率測試(PVT)。
調制質量測試主要用于測試信號的調制質量(EVM)，各種控制信道的功率和RB功率等，同時提供每個子載波的EVM分析，分析信道同頻干擾；以上各類功能可以形成測試報表。● RB功率：提供有效RB數量、RB利用率、信道功率、Cell ID等測試指標；●控制信道功率列表：包含RS功率、P-SS、S-SS、PBCH、PCFICH/PDCCH等物理信道功率，測試輸出為數據表格方式和柱狀圖方式。

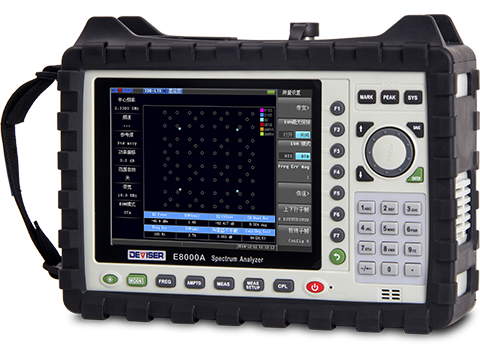

星座圖及其分析用來測試LTE-TDD/FDD信號質量，確認網絡覆蓋信號的是否能夠被網絡終端正確接收，網絡是否有潛在的問題。●參考信道功率/同步信道功率；● EVM（Peak&RMS）：每個子載波的EVM值，主要用于查看帶內干擾；●頻率偏移/Cell ID。
空口測試測試空間網絡覆蓋信號質量，包含掃頻儀功能，同時可以配合GPS，電子羅盤或陀螺儀，輸出信號覆蓋的室內外地圖功能。●掃頻儀提供SS功率、RSRP/RSRQ/SINR/CELL ID等快速測試，并提供具有GPS信息的測試記錄文件，可以導入覆蓋地圖軟件；●信號覆蓋地圖：測試信號的覆蓋效果，覆蓋測試指標可以是CW信號強度或者是如LTE等移動通信信號質量，如同步信道功率，參考信號功率等。

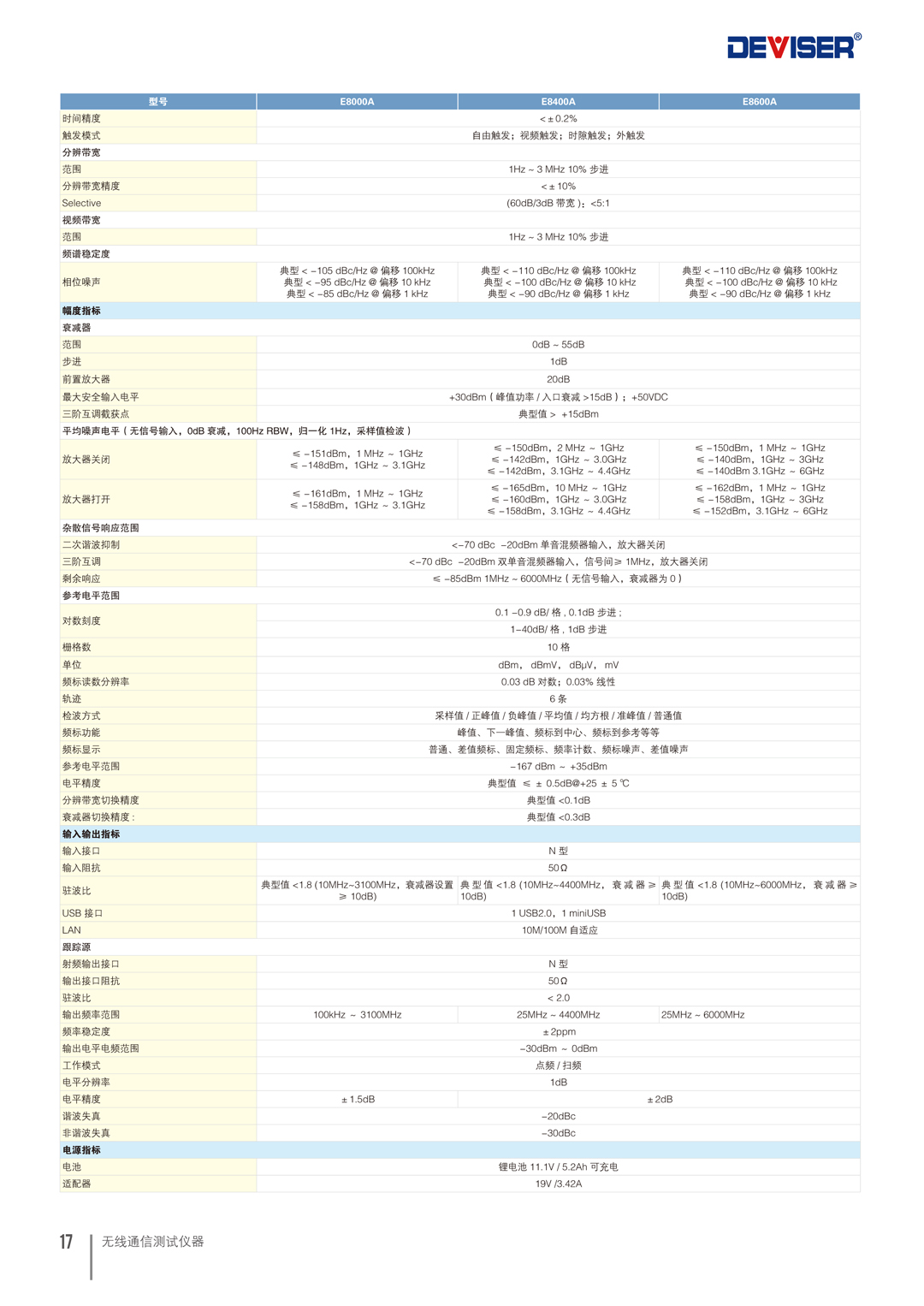

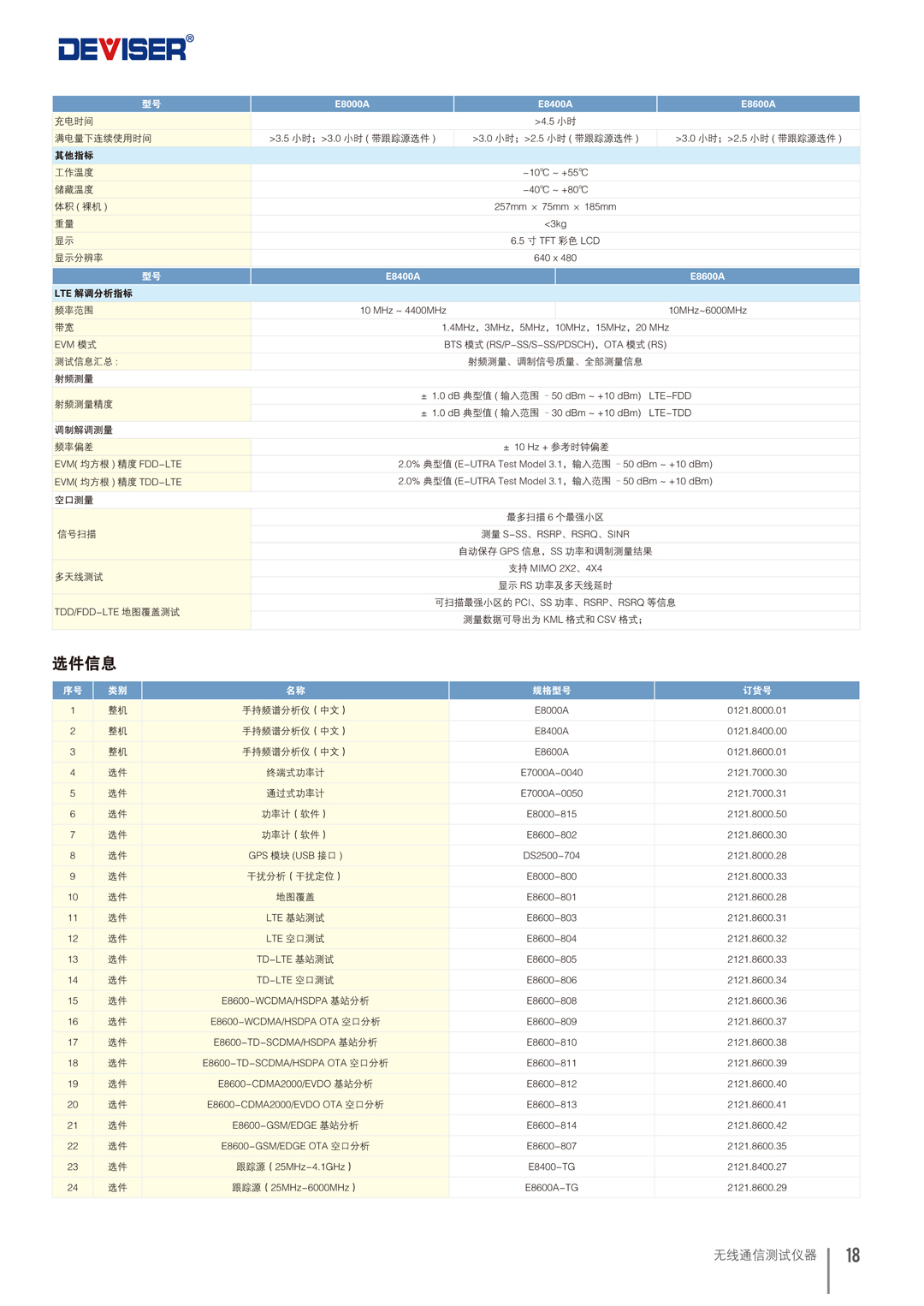

技術指標：
手持式干擾頻譜分析儀的整機質保為3年，全國各大城市設有辦事處和技術人員，第一時間為您解決技術問題。
我們承諾：7×24小時服務，系統故障響應不超過4小時！
